Trusquin

On nomme trusquin les outils de traçage opérant par translation sur une surface d'appui de référence. Ils sont utilisés essentiellement en menuiserie, en ébénisterie et en fabrication mécanique.



Catégories :

Usinage - Outil pour l'ameublement

Recherche sur Google Images :


Source image : linternaute.com
Cette image est un résultat de recherche de Google Image. Elle est peut-être réduite par rapport à l'originale et/ou protégée par des droits d'auteur.

Définitions :

  • Outil permettant de tracer sur une pièce des lignes parallèles à l'un des cotés de celle-ci (source : fr.wiktionary)
Trusquin de menuisier

On nomme trusquin les outils de traçage opérant par translation sur une surface d'appui de référence. Ils sont utilisés essentiellement en menuiserie, en ébénisterie et en fabrication mécanique. Il en existe de nombreuses formes, présentant des degrés de sophistication plus ou moins grands.

Analyse technique


Fonction d'usage : Permet le tracé (le plus fréquemment par gravure) d'une ligne parallèle à une surface de référence par déplacement en appui sur cette surface.
Cette surface peut être un côté de la pièce tracée (trusquin du menuisier) ou une surface de référence externe marbre sur laquelle se positionne la pièce à tracer, directement, ou avec des accessoires de positionnement (vés).

Note : Le tracé obtenu n'est pas obligatoirement parallèle à un côté de la pièce, dans le cas de l'utilisation d'un marbre (ex.  : tracé en bout d'un cylindre sur un vé, calibre de traçage pour certaines obliques, etc. ).

Sous-ensembles fonctionnels

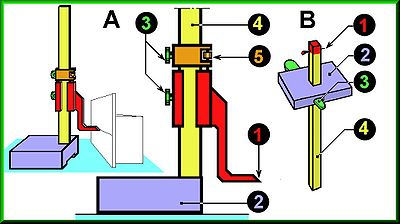

Le trusquin peut être essentiellement décomposé en 4 sous-ensembles fonctionnels :

(1) la pointe à tracer, avec son porte-pointe : permet le traçage : fonction outil (on nomme fonction outil la fonction du sous-ensemble qui en dernière analyse assure la fonction de la totalité)  ;
(2) la base : fonction châssis + fonction référençage ;
(3) le dispositif de verrouillage : assure une liaison complète temporaire entre la pointe et la base de référence ;
(4) la verge : guide en translation, donnant la possibilité la variation de distance entre la pointe et la base de référence :
  • translation verge/base dans le trusquin du menuisier (B) (la pointe est solidaire de la verge),
  • translation verge/porte-pointe dans le trusquin du mécanicien (A) (la verge est solidaire de la base).

Un sous-ensemble supplémentaire se rencontre assez fréquemment dans les trusquins de mécanicien

(5) le réglage fin, qui favorise la précision du réglage.

Note. Dans le trusquin de menuisier, la pièce longue réunit en fait deux sous-ensembles fonctionnels : verge dans sa plus longue partie, et porte-pointe à une extrémité.

Quelques modèles et analyse des solutions techniques adoptées

< En cours >

Histoire

Menuiserie

Quelques types de trusquins

Fabrication mécanique

La surface dressée de la pièce est posée sur un marbre, le pied du trusquin est lui aussi posé sur le marbre. Et on fait glisser le trusquin (en général, mais la pièce aussi) pour tracer le trait.

La méthode pour fixer la distance entre la surface et le trait dépend du type de trusquin : si c'est un trusquin gradué, on utilise les graduations.

Le dictionnaire du BTP des éditions Eyrolles indique quant à lui, de manière plus réductrice, que le trusquinage est l'Implantation des boulons ou rivets sur des profilés métalliques[1].

Voir aussi

Notes et références

  1. Définition de trusquinage sur la version en ligne du dictionnaire professionnel du BTP, éditions Eyrolles.
