Banc de préréglage

Le banc de préréglage est une machine de mesure, de contrôle et de réglage des outils de coupe utilisés dans l'usinage de matières.

Catégories :

Usinage - Technologie automobile

Le banc de préréglage est une machine de mesure, de contrôle et de réglage des outils de coupe utilisés dans l'usinage de matières (métaux, bois, composites.. ).

Le terme préréglage n'est plus d'actualité, ce dernier était justifié dans les années 70 quand les attachements (cônes etc. ) utilisés sur les porte-outils et sur les machines ne permettaient pas de garantir la géométrie de l'outil ni la position de l'outil sur la machine. Les premiers bancs étaient équipés de palpeurs mécaniques (comparateurs), puis de palpeurs optiques (projecteurs de profils). Dans les deux cas cités, les erreurs de répétabilité et de reproductibilté n'étaient pas compatibles avec les précisions souhaitées par les utilisateurs. Après changement d'un porte-outil, l'opérateur lance le cycle d'usinage, vérifie la cote pièce puis corrige la machine d'où le terme de "préréglage".

La notion de "première pièce bonne" implique que l'usinage peut être lancé après chaque changement des outils sans retouche des réglages machines. Pour parvenir à cet objectif, "le banc de préréglage" a évolué énormément depuis 1998 jusqu'à nos jours, le palpage optique par projecteur de profil a été progressivement remplacé par un dispositif de mesure comportant une caméra, un logiciel d'analyse d'images et une broche motorisée pour la recherche automatique du point de rebroussement en X (point maximum de l'outil au rayon)

Répétabilité, reproductibilité et précision

Les précisions obtenues en répétabilité et en reproductibilité sont de l'ordre de 2 micromètres. La précision générale est lièe à la qualité du dispositif de mesure utilisé, ainsi qu'à la qualité mécanique du banc, l'erreur de mesure en microns se doit de ne pas dépasser E=3 + L/250µ La broche du banc doit être de grande qualité, le faux-rond maximum ne doit pas dépasser 2µ

Réception et qualification du banc de préréglage

Pour qualifier ce matériel de réglage et de mesure, l'automobile a recherché dans les années 95 un outil de qualification. Un outil statistique nommé "CMR" ou "Capabilité des Moyens de Réglage" a été développé par Renault ce dernier est référencé dans la norme CNOMO N°E41.36.421R Selon les fabricants de bancs, des outils de réception et de validation du matériel sont intégrés dans le logiciel du banc.

Produits proposés par le marché

Il existe 3 grandes familles de produits et 2 types de bancs :

Les bancs verticaux, utilisés essentiellement pour les outils tournants (fraisage)
Les bancs horizontaux utilisés essentiellement pour les outils utilisés en tournage

Les bancs bas de gamme ;
Les bancs milieu de gamme ;
Les bancs haut de gamme.

Ils ne possédent pas une broche de qualité qui durera dans le temps (pas de roulement de précision) Le dispositif de mesure peut être à palpeur mécanique ou à caméra La caméra comporte un logiciel de mesure limité à quelques profils de mesures des plus courants. Pas de possibilité d'évolution. Pas de précision (+/- 0, 2 mm) Pas de sécurité en répétabilité et en reproductibilité Pas de dispositif de traction du porte-outil Peu ou pas de moyens de communication Peu ou pas de service du revendeur.

Fréquemment équipés de caméra Peu ou pas de possibilité d'évolution Moyens de communication limités Pas de sécurité en répétabilité et en reproductibilité Pas de dispositif de traction d'outil mécanique du porte-outil. Evolution logicielle limitée Service plus ou moins assuré.

Toujours équipés de caméra, ils comportent des dispositifs d'analyse de l'image et des programmes de mesure qui assurent une répétabilité et une reproductibilité sans faille. Leurs moyens de communication ne sont pas limités et supportent la possibilité d'écrire des étiquettes électroniques, des laisons réseau vers serveur d'atelier en intégrant des protocoles ou des interfaces propres aux machines raccordées. Les opérations de frettage (a chaud ou a froid) peuvent être intégrées au banc de préréglage automatisant ainsi, le réglage, la mesure et la sécurité surtout lors de l'utilisation de porte outils frettés utilisant la technologie de microdiffusion. Contrôle et sécurisation de l'étalonnage. Grand choix de dispositifs de traction du porte-outil dans la broche. Nombreuses options matérielles et logicielles. Evolution du logiciel. Service assuré par le fabricant.

Dans la famille des bancs verticaux, à la fin des années 1990, un banc de contrôle des outils de coupe a fait son apparition. Il est capable de mesurer les angles de coupe, de dépouille et les différentes caractéristiques des outils de forme (fraises, forets outils spéciaux.. ) ce type de banc est en particulier utilisé par les affûteurs et fabricants d'outils, mais aussi les donneurs d'ordres soucieux de contrôler la qualité et la conformité des outils de coupe qui leurs sont livrés.

(fr) Un fabricant présent dans le monde entier, vous trouverez sur ce site des informations sur les technologies utilisées.
(fr) Un éditeur de logiciel Peut se connecter à presque l'ensemble des bancs de préreglage du marché et permet le transfert des jauges.

Recherche sur Google Images :

"banc de préréglage d'outil"

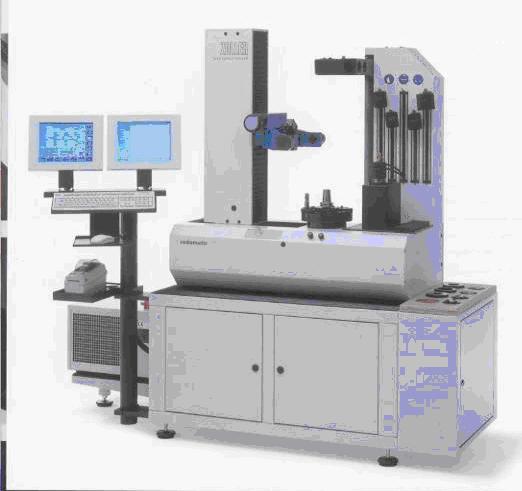

L'image ci-contre est extraite du site www.directindustry.fr
